材料： 金属
种类： 磁敏
防护等级： IP65
材料物理性质： 磁性材料
型号： CZX-01
材料晶体结构： 单晶
输出信号： 数字型
制作工艺： 集成
一、概述：

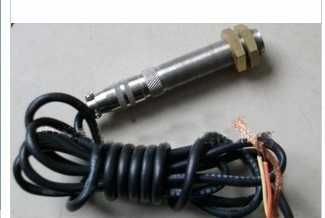

磁阻式转速传感器采用电磁感应原理实现测速，在传感器前端绕有线圈，其外形图见图一，其安装如图二所示，当齿轮旋转时，通过传感器线圈的磁力线发生变化，在传感器线圈中产生周期性的电压，通过对该电压处理计数，**能测出齿轮的转速。该传感器外壳使用不锈钢，输出信号强，抗干扰性能好，安装使用方便，可在烟雾、油气、水气等恶劣环境中使用。

二、技术参数：
直 流 电 阻：300±15Ω(25℃)
测速齿轮形式：模数2～4（渐开线齿轮）
工 作 温 度：-10～+120℃
感应距离：0～3mm
抗 振 动：20g
螺 纹 规 格：Φ16传感器（M16×1）
重 量：约120g
转速与输出电压关系(传感器与齿轮间隙为0.8mm,60齿，传感器输出电压为峰峰值)
转速（n/min） 70 100 224 342 477 665 920 1167
输出电压(v) 0.8 1 2 3 4 5 6 7
转速（n/min） 1505 2080 2509 3050 3606 4334 4620
输出电压(v) 8.5 10 12 13 15 17.5 18.5
